一、鋼筋機械連接介紹

定義：

指通過連接件的機械咬合作用或鋼筋端面的承壓作用，將一根鋼筋中的力傳遞至另一根鋼筋的連接方法。這類連接方法是我國近10年來陸續發展起來的。

優點：

★接頭質量穩定可靠；

★不受鋼筋化學成分的影響；

★人為因素的影響也小、操作簡便；

★施工速度快，且不受氣候條件影響；

★無污染、無火災隱患，施工安全等；

★在粗直徑鋼筋連接中，鋼筋機械連接方法有廣闊的發展前景。

二、鋼筋機械連接分類：

鋼筋機械連接種類繁多，按鋼筋機械連接接頭類型可分為直螺紋套筒、錐螺紋套筒和擠壓套筒。其中應用*為廣闊的直螺紋套筒又可分為鐓粗直螺紋套筒、剝肋滾軋直螺紋套筒和直接滾軋直螺紋套筒。

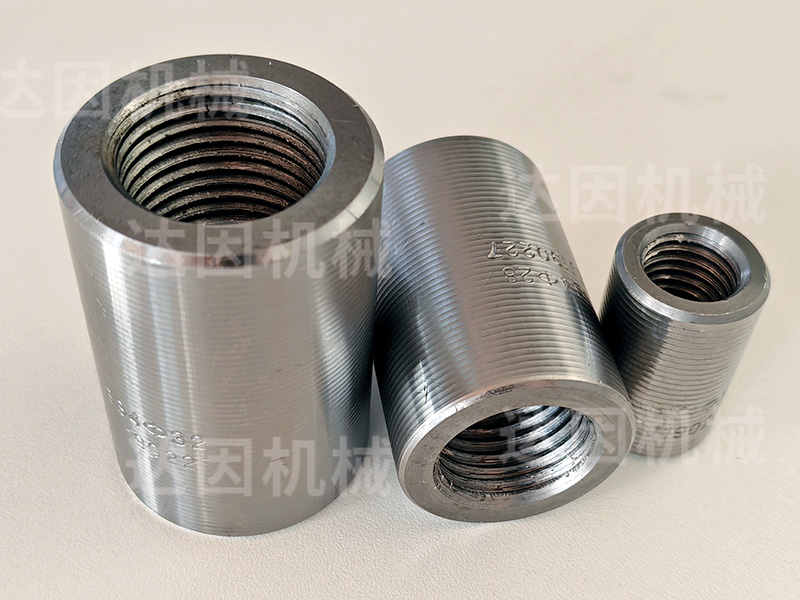

1、直螺紋套筒：內孔為直螺紋的套筒；

鋼筋剝肋滾軋直螺紋連接，就是將待連接鋼筋端部的縱肋和橫肋用切削的方法剝掉一部分，然后直接滾軋成普通直螺紋，用特制的直螺紋套筒連接起來，形成鋼筋的連接。鋼筋剝肋滾壓直螺紋連接技術屬國內外技術發明，達到國際進水平；剝肋滾壓直螺紋連接技術、便捷、快速的施工方法和節能降耗、提益、連接質量穩定可靠等優點得到了廣大施工單位和業主的青睞。是直螺紋連接技術的一種新型產品。

鋼筋連接套筒特點：

1）使用我公司生產鋼筋連接套筒可以大大降低材料的使用，而且操作簡便，不受鋼筋成份種類限制。

2）鋼筋連接套筒可提前預制，不占工期，加工效率高。

3）連接方便、快捷、簡單，施工不用電，風雨無阻，可全天候施工。

4）可連接橫、豎、斜向的HRB400同徑或異徑鋼筋。

鋼筋套筒絲頭保護帽

鋼筋絲頭保護帽作用是鋼筋套好絲后，為防止生銹和在搬運過程中碰壞絲扣，給鋼筋絲頭帶上安全帽，鋼筋套筒保護蓋是擰到鋼筋套筒上的，用于防止鋼筋套筒在施工過程中掉進鋼筋套筒內部雜物而影響鋼筋連接強度。

焊接套筒

分體套筒

直螺紋套筒施工工藝流程：

★預接：鋼筋端面平頭→剝肋滾壓螺紋→絲頭質量檢驗→利用套筒連接→接頭檢驗；

★現場連接：鋼筋就位→擰下鋼筋保護帽和套筒保護帽→接頭擰緊→作標記→質量檢驗。

鋼筋的切割

鋼筋絲頭加工

戴保護帽

鋼筋連接套筒施工質量的檢查的方法

1）施工質量外觀檢查

(1)檢查壓接道次是否符合設計規定，不得少壓、重壓等現象，接頭*小壓痕應符合上述表中的規定。

(2)接頭表面不得有肉眼可見的裂紋。

(3)接頭處彎折≤40。

(4)接頭兩端鋼筋上顯露檢查標志，但不顯露定位標志。

(5)外觀檢查時在接頭中抽取3個試件作抗拉試驗，若有一個試件的強度低于設計值，則該批接頭不合格。

2）抗拉性能檢查

(1)現場檢驗以同規格、同等級、同材料、同一施工條件下完成的500個接頭為一驗收批，不足500個的也作一批。

(2)對每一批驗收件中隨機抽取的三個試件進行評定，當3個試件的單向拉伸試驗結果均符合《JGJ107-2016》中的要求，則該批接頭合格。

(3)如有一個試件的抗拉強度不符合要求，應再取6個試件復檢，復檢時仍有一個不合格，則該批接頭不合格。

(4)在正式施工前尚應進行現場條件下的擠壓連接工藝試驗，試驗合格后方能正式施工，在施工中不同批次鋼筋進場前，也應進行工藝檢驗。工藝檢驗，每種規格試件不少于3根。檢驗結果應符合規范《JGJ107-2016》要求。

2、錐螺紋套筒：

可與鋼筋錐螺紋連接的內孔為錐螺紋的螺紋套筒；

3、擠壓套筒：

內孔為光孔用于帶肋鋼筋擠壓連接的套筒。

冷擠壓套筒就是把金屬毛坯放在冷擠壓模腔中，在室溫下，通過壓力機上固定的凸模向毛坯施加壓力，使金屬毛坯產生塑性變形而制得套筒的加工方法。

優點：

1）對鋼筋的適應性強，在沒有提前預制的情況下，可施工。

2）接頭質量穩定可靠，接頭性能容易達到Y(jié)B 9250標準中I級要求。

缺點：

1）現場施工勞動強度大，作業時需用三個人。

2）材料較大，成本高。

3）不適合在高密度布筋場合應用。

4）液壓油有污染鋼筋現象，清理比較麻煩。

采用鋼材制造，可擰緊φ16－φ40MM的鋼材，使用方便，擰緊快捷，是鋼筋現場施工的必備工具。

咨詢采購可聯系18632800123
